| 产品参数： |
| 无线遥控开关是一种应用广泛的无线控制器件，采用微处理器智能控制,它可应用在车库门控制、灯光控制、遥控窗帘等领域，具有安装方便,使用简单,安全可靠等优点,工业级设计制造。 |
| 适用范围: |
| 车库门、电机正反转,家用电器开关的无线控制,系列无线遥控控制等。 |
| 技术参数： |
1.工作电压：DC12V
2.工作频率：315MHZ
3.震荡电阻：820K
4.接收灵敏度：>-105dB
5.遥控距离：空地无干扰测试（300米/800米）可选配（无线电产品实际应用根据使用环境不同遥控距离有所不同，差距非常大，对此有严格要求的慎买！）
6.负载功率:每路阻性负载≤80W,感性负载≤40W（如需控制更大负载外加接触器控制）
7.负载类型：节能灯、日光灯、LED、电机、等等.......各类负载
8.手动控制:无
9.外壳：无
10.输出方式:继电器公共端/常开端/常闭端（灵活应用可控制多种电压负载）
11.延时选择：延时时间仅限于点动型控制模式使用，短接在0.5S时按住遥控器按键不放，0.5秒后自动断开,短接在100S时按住遥控器按键不放,100秒后自动断开。
12.控制模式：自锁、互锁、非锁三种控制模式插帽自由选择；
13.学习对码方法：接通电源按住主机上面的学习按钮，主机学习指示灯亮起后松开学习按钮，接着按一次遥控器按钮，主机上面的学习指示灯熄灭，表示学习成功。
14.清除对码方法：接通电源按住主机上面的学习按钮不松开(指示灯亮起),6秒后指示灯熄灭清码成功。
15.控制模式：默认为自锁型控制模式，用户可自行修改控制模式；S1、S2、S3和H短接是互锁型(L)；S1和L短接，S2、S3和H短接是点动型(M)；S1、S3和H短接,S2和L短接是自锁型(T)；S1、S2和L短接，S3和H短接，1-4路是互锁型；5-8路是点动型；9-12路是自锁型；3种模式组合；S1、S2和H短接，S3和L短接，1-6路是互锁型(L)，7-12路是点动型(M)，2种模式组合；S1、S3和L短接；S2和H短接，1-6路是点动型(M)，7-12路是自锁型(T)，2种模式组合；S1、S2、S3和L短接，
1-3路是互锁型(L)，4-9路是互锁型(L)，10-11路是点动型(M)，12号按键是总关；2种模式组合；（温馨提示:切换控制模式需先断电再切换，切换好后重新上电，控制模式才会转换，请勿带电操作。)
16.控制路数:12路
(注:自锁型控制模式:按一下按键对应的继电器接通,在按一下同一个按键对应的继电器断开,1/2/3/4/5/6-12路可独立通断.
点动型控制模式:长按住按键对应的继电器接通，松开按键对应的继电器断开,12路不能独立工作,每次只能一路工作；
互锁型控制模式:按1键1接通并锁定一直接通,按2键1路断开,2路接通并锁定一直接通,按3键断开2路,3路接通并锁定一直接通,按4键断开3路,4路接通并锁定一直接通,按5键断开4路,5路接通并锁定一直接通,按6键断开5路,6路接通并锁定一直接通,按7键断开6路,7路接通并锁定一直接通，按8键断开7路,8路接通并锁定一直接通，按9键断开8路,9路接通并锁定一直接通，按10键断开9路,10路接通并锁定一直接通，按11键断开10路,11路接通并锁定一直接通，按12键断开11路,12路接通并锁定一直接通，一次只能接通一路,和电风扇档位一样.)温馨提示:遥控器按键一次只能按一个按键不能同时按住2个以上按键,否则会相互干扰影响正常工作。
17.配置说明：12键遥控器一个，DC12V12路接收器一个 |

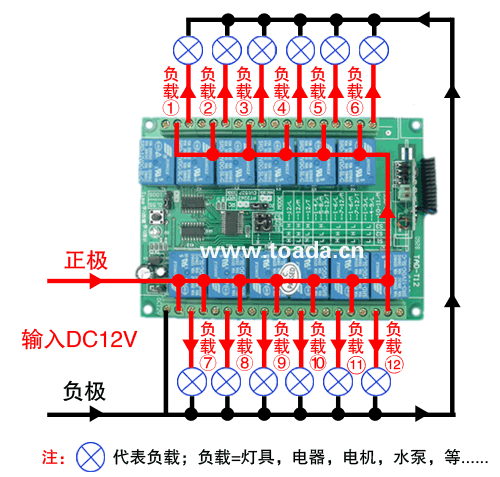

| 接线示意图： |
警告：非专业人士切勿操作，请严格按图接线！
否则后果自负！
|
|
