| 产品参数： |
|
无线遥控开关是一种应用广泛的无线控制器件,采用微处理器智能控制,它可应用在车库门控制、灯光控制、遥控窗帘等领域,具有安装方便，使用简单，安全可靠等优点。
|
| 适用范围: |
|
AC380V电机，电器，灯具，工业，信号控制，洗车机控制，大棚正反转电机，道闸控制，卷闸门控制，家用电器等等远距离无线控制。 |
| 技术参数： |
1.工作电压:AC380V
2.静态电流:≤7mA
3.继电器触点容量：30A
250VAC | 30A 30VDC
4.负载功率:此开关用来控制交流接触器开关,不能直接控制用电器,由交流接触器开关控制用电器,交流接触器功率大小根据用电器来匹配
5.工作频率:315MHz
6.接收灵敏度：-105dB
7.遥控距离：空地无干扰空载测试（50米/300米/800米）可选配（无线电产品实际应用根据使用环境不同遥控距离有所不同，差距非常大，对此有严格要求的慎买！）
8.负载类型：AC380V水泵控制，电机控制，电器控制，灯具控制，工业控制，信号控制等远距离无线控制
9.输出方式：继电器公共端/常开/常闭
10.胶 壳:有
（带安装固定孔）
11.天线: 拉直即可（拉杆式天线）
12.手动功能：可外接手动开关，可手动控制和遥控控制，实现手动及遥控双向控制互不干扰。
13.限位功能：可外接限位开关，电机到位后自动停止，有效保护电机，避免电机到位后不自动停止而烧坏电机。
14.用户可自行修改控制模式：点动型、互锁型两种控制模式，1和2不短接（悬空）为点动型(M)；1和2短接为互锁型(L)。（温馨提示：切换控制模式需先断电再切换，切换好后重新上电，控制模式才会转换，请勿带电操作。）
15.控制模式:
①点动型控制模式（带延时保护）:长按住按键对应的继电器接通，松开按键对应的继电器断开，2路不能独立工作，每次只能一路工作。温馨提示：在按遥控器其中一个按键时，必须间隔2秒后，才能按另外一个按键。（避免直接切换控制方向而损坏电机）注：配3键遥控器■【停止键】不起作用。
②互锁型控制模式:按遥控器▲【上按键】A路接通，必须先按遥控器■【停止按键】断开A路；才可以按遥控器▼【下按键】B路接通,（当控制电机时，如果不先按遥控器停止键直接切换正反转，将会损坏电机或者控制器。）
注：遥控器按键每次只能按一个按键，不能同时按2个以上按键,否则会影响遥控开关正常工作。
16.学习对码方法:按一次接收器学习按键，学习指示灯亮起，松开学习按键，再按一次遥控器任意一个按键，接收器学习指示灯熄灭，遥控器和接收器对码成功。
17.清除对码方法：紧按住接收器学习按键不放，学习指示灯亮起，大约8秒，等到学习指示灯熄灭，松开学习按键，清除所有学习对码的遥控器。
18.配置说明：遥控器一个，AC380V两路接收器一个，外壳一个,说明书一份。 |

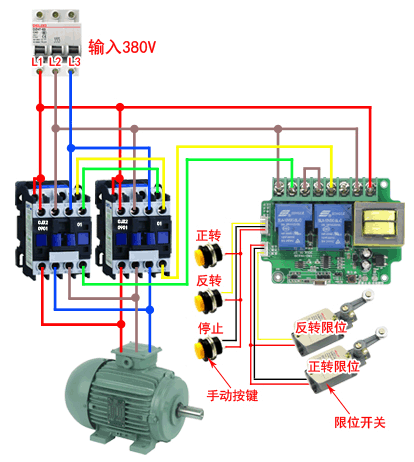

| 接线示意图： |
正反转接线注意：接触器必须要采用带常闭辅助头，手动按键采用复位式，
遥控开关的限位接线柱分别连
接到限位行程开关的COM端和NO端。
温馨提示：本产品不含接触器、不含电机、不含空气开关、不含手动按键、不含限位行程开关。
警告：高压危险，小心触电！非专业人士
切勿操作，请严格按图接线！否则后果自负！
|
|
|
